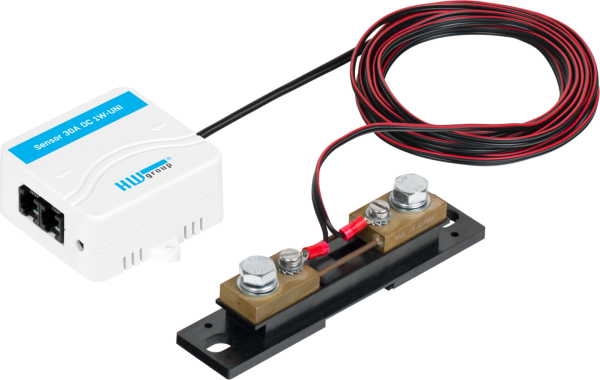

HW group: 30A DC Current probe 1W-UNI

Gleichstrommessung bis 30 A mit Shunt und galvanisch getrenntem 1-Wire-UNI-Wandler

Die 30A DC Current probe 1W-UNI besteht aus einem Messshunt und einem darauf abgestimmten 1-Wire-UNI-Wandler. Sie misst Gleichströme bis 30 A in beiden Richtungen; das Vorzeichen unterscheidet beispielsweise Laden und Entladen einer Batterie. Der Shunt wird direkt in den zu messenden Stromkreis eingeschleift. Die Messgenauigkeit beträgt 2 %, die Auflösung 0,1 A.

Der Messkreis ist galvanisch vom 1-Wire-UNI-Bus getrennt. Über zwei RJ11-Anschlüsse lässt sich die Sonde mit kompatiblen Poseidon2- oder Ares-Geräten verbinden und mit weiteren Sensoren verketten. Die Versorgung erfolgt über den Bus; pro aktivem Port sind höchstens zwei dieser Sensoren zulässig. Die maximale Spannung des Messkreises beträgt 60 V. Der Wandler ist für Innenräume vorgesehen.

Shunt und Wandler sind aufeinander abgeglichen und dürfen nicht beliebig ausgetauscht werden. Die 1 m lange Zweidrahtverbindung zwischen ihnen darf nicht verändert werden.

• Gleichstrommessung bis 30 A in beiden Richtungen
• 2 % Messgenauigkeit bei 0,1 A Auflösung
• Galvanische Trennung des Messkreises
• 1-Wire UNI mit 2 RJ11-Anschlüssen

• 1 × Messshunt für 30 A DC
• 1 × abgestimmter 1-Wire-UNI-Wandler mit 1 m Zweidrahtverbindung
• 1 × gedrucktes Handbuch
