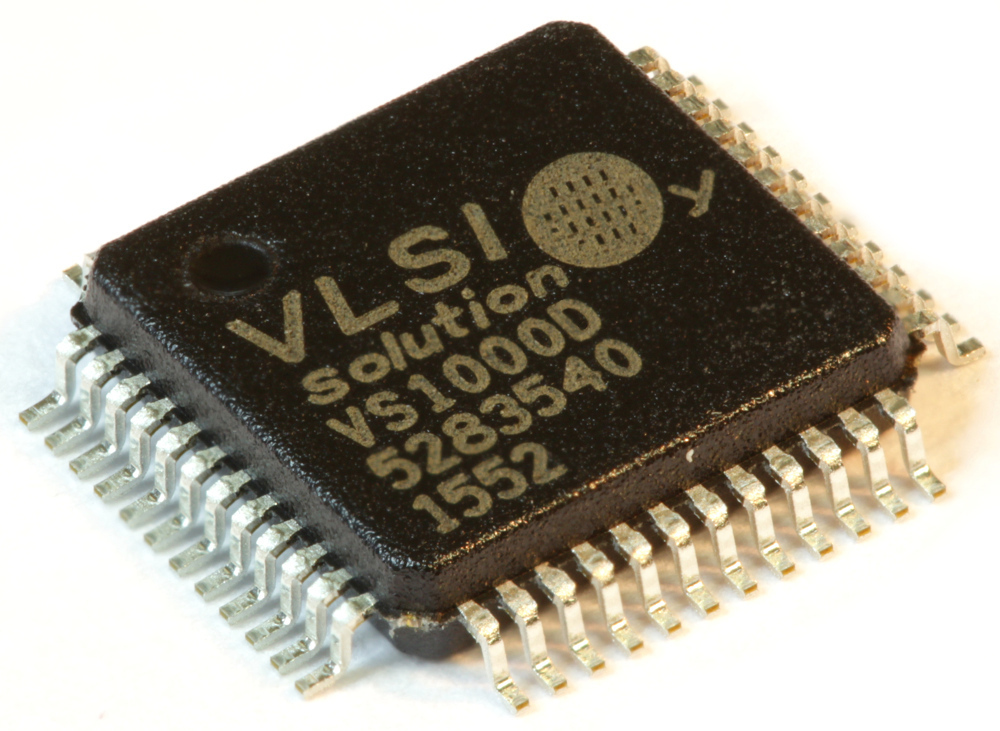

VLSI: VS1000D-L (LQFP48)

Ogg Vorbis Player IC mit USB und NAND-Flash Interface

Der VS1000 ist ein Single-Chip Stand-alone Audio Codec, der das lizenzfreie Ogg Vorbis Format unterstützt.

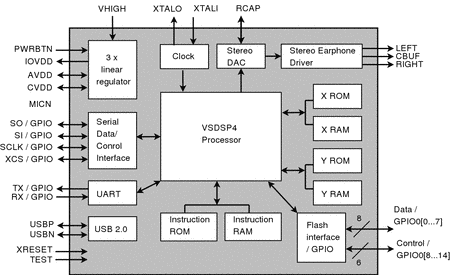

Als System-on-a-Chip (SoC) eignet sich der VS1000 für unterschiedliche Kontroll- und Audio-Anwendungen. Basierend auf dem High Performance, Low Power VS DSP4 Prozessorkern bietet er ein NAND-Flash Interface, einen Full-Speed USB Port, General Purpose I/O Pins, SPI, UART und einem hochwertigen Stereo DAC mit integriertem Kopfhörerverstärker und Ground Buffer Schaltung.
Die VS1000 Firmware implementiert einen Standard-Player, der Audiodaten von einem NAND Flash abspielt. Diese kann für eigene Bedürfnisse angepasst und von NAND- oder SPI-Flash gebootet werden. Mit USB verbunden, agiert der Chip als USB Speicher oder Audio Interface und eignet sich so als Single-Chip Lösung für Kopfhöreranwendungen.
Das integrierte EarSpeaker Spatial Processing ermöglicht eine natürlichere Wiedergabe über Kopfhörer, in dem das Klangbild erweitert wird und die Klangquellen so außerhalb des Kopfes erscheinen.
Zum Erstellen eigener Anwendungen steht die kostenlose Entwicklungsumgebung VSIDE (VLSI Solution’s Integrated Development Environment) zur Verfügung.

• Low-power operation
• Single input voltage: Internal voltage regulation for analog, digital, and I/O power
• Operates with a single 12 MHz clock
• Internal PLL clock multiplier
• Power button pin, software-controlled power-off
• USB Full Speed hardware
• NAND FLASH interface with ECC
• I/O for user interface
• High-quality on-chip stereo DAC with no phase error between channels
• Stereo earphone driver capable of driving a 30 Ω load
• RoHS-compliant package LQFP48
• 250 pcs. / tray
