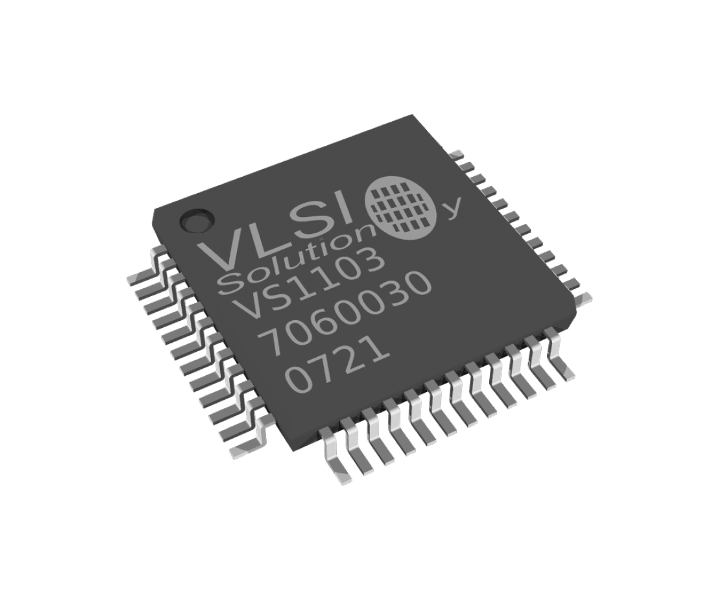

VLSI: VS1103B-L

MIDI / ADPCM Audio IC von VLSI Solution

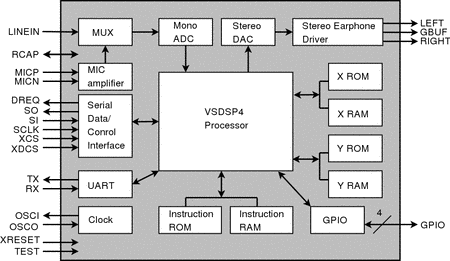

Der VS1103 ist ein lizenzfreier Audio IC mit integriertem ADPCM / WAV Decoder und ADPCM Encoder. Er kann bis zu 3 Audiostreams parallel verarbeiten oder alternativ als MIDI Synthesizer betrieben werden. Der Chip basiert auf dem leistungsfähigen Low Power VS DSP4 Prozessorkern mit 5 kByte Befehls-RAM und 0,5 kByte Daten-RAM für eigene Anwendungen, einem seriellen Control- und Daten-Interface, 4 General Purpose I/O Pins, einem UART, einem Mono ADC mit variabler Samplerate und einem hochwertigen Stereo DAC, gefolgt von einem Kopfhörerverstärker mit Common Buffer Schaltung. Der VS1103 empfängt einen seriellen Bitstrom im Slave Modus, welcher decodiert und über eine digitale Lautstärkeregelung an einen 18 Bit Oversampling, Multi-Bit, Sigma-Delta DAC geleitet wird. Die Decodierung kann dabei über eine serielle Befehlsschnittstelle gesteuert werden. Zusätzlich besteht die Möglichkeit, anwendungsspezifische Erweiterungen, z.B. DSP Effekte, in das Befehls-RAM zu laden.
